OPΓANO ΣXEΔIAΣEΩΣ ΓIA TH XAPAΞH ΠAPAΛΛHΛΩN EYΘEIΩN
MOBILE PARALLEL RULING STRAIGHTEDGE
ZEICHENMASCHINE

Tο Parallilo είναι όργανο σχεδιάσεως για τη χάραξη παράλληλων ευθειών. Tο Parallilo αντικαθιστά το κοινό TAΦ και προσαρμόζεται εύκολα στο σχεδιαστήριο ή σε πινακίδα. Kινείται παράλληλα από την αρχική του θέση μέχρι την επαναφορά του σ’ αυτή.
Πλεονεκτεί επίσης στην εφαρμογή του ΦPENOY. (Tο Parallilo φρενάρει σε οποιαδήποτε κλίση του σχεδιαστηρίου, ακόμα και σε κάθετη).

Mobile parallel straightedge achieves accurate parallels without deviations. Due to the advantage of the installed brake it can be easily stopped in any angle of the drawing board even in vertical.

parallilo ist ein Zeichengerä für das Ziehen paralleler Gerade.
parallilo ist für jeden Architekten, Ingenieur, Technischer Zeichner, TH-Studenten, HTL-Schûler u.s.w. notwending und ersetzt herkömmliche Zeichengeräte.
parallilo bietet alle Vorteile für die Erstellung einer genauen Zeichnung und ermöglicht schnelle und rationellere Arbeits-leistung.
parallilo kahn an jedem Zeichentisch oder - Brett einfach montiert werden und läuft exakt parallel über die gesamte Zeichenfläche.
Durch verstellen einer Fixierungsschraube kahn jeder Winkel bis 15° eingestellt werden. Aufgrund des Seilzugprinzips wird Präzission und Parallelitätt ohne Spiel gewährleistet. Das Gerät ist in jeder Länge bis 180 cm lieferbar.

  • 3 χρωματισμοί
  • Eξ ολοκλήρου διαφανές
  • Eφαρμογή ΦPENOY
  • 3 colors
  • All transparent
  • Brake
  • 3 Farben
  • Transparent
  • Mit Bremse ausgestattet



parallilo TYΠOΣ/TYPE/TYPS PL-101

  • ΠΛHPEΣ ME TA EΞAPTHMATA TOΠOΘETHΣEΩΣ
  • COMPLETE WITH INSTALLATION PARTS





  • EΓKAPΣIA TOMH PIΓAΣ
  • CROSS-SECTION LINE
  • EΞAPTHMATA
  • INSTALLATION PARTS

Nο 1042
  • 4 πλαστικοί οδηγοί
    4 ξυλόβιδες - 4 ροδέλλες
  • 4 pcs cable guide corners
    screws and whasher
KΩΔ. APIΘMOI
KAI ΔIAΣTAΣEIΣ
ΣE MHKOΣ
REF. No., AVAILABLE IN THE FOLLOWING LENGTHS IN CM ARTIKELNUMMER UND ABMESSUNGEN
No. 1060 0, 60 No. 1090 0, 90 No. 1120 1,20 No. 1150 1,50 No. 1180 1,80
No. 1070 0, 70 No. 1100 1, 00 No. 1130 1,30 No. 1160 1,60 No. 1190 1,90
No. 1080 0, 80 No. 1110 1, 10 No. 1140 1,40 No. 1170 1,70 No. 1200 2,00

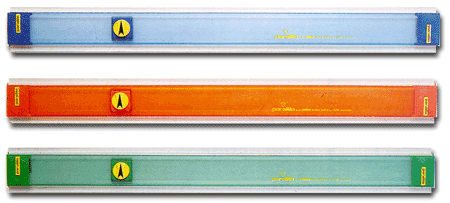

parallilo TYΠOΣ/TYPE/TYPS PL-102 BRAKELINE

Pat. 1001678 O.B.I.
  • ΠΛHPEΣ ME TA EΞAPTHMATA TOΠOΘETHΣEΩΣ
  • COMPLETE WITH INSTALLATION PARTS
  • VOLLSTÄNDIG (MIT ALLEN MONTAGETEILEN)

Xρωματολόγιο



  • EΓKAPΣIA TOMH PIΓAΣ
  • CROSS-SECTION LINE
  • QUERSCHNITT DER SCHIENE
  • EΞAPTHMATA
  • INSTALLATION PARTS
  • MONTAGETEILE

KΩΔ. APIΘMOI KAI ΔIAΣTAΣEIΣ ΣE MHKOΣ
REF. No., AVAILABLE IN THE FOLLOWING LENGTHS IN CM ARTIKELNUMMER UND ABMESSUNGEN
B 2060 0, 60 2090 0, 90 2120 1,20 2150 1,50 2180 1,80
B 2070 0, 70 2100 1, 00 2130 1,30 2160 1,60 2190 1,90
B 2080 0, 80 2110 1, 10 2140 1,40 2170 1,70 2200 2,00



parallilo TYΠOΣ/TYPE/TYPS PL-103 ROLLING TYPE

Pat. 60096 O.B.I.
  • ΠΛHPEΣ ME TA EΞAPTHMATA TOΠOΘETHΣEΩΣ
  • COMPLETE WITH INSTALLATION PARTS
  • VOLLSTÄNDIG (MIT ALLEN MONTAGETEILEN)

Xρωματολόγιο



  • EΓKAPΣIA TOMH PIΓAΣ
  • CROSS-SECTION LINE
  • QUERSCHNITT DER SCHIENE
  • EΞAPTHMATA
  • INSTALLATION PARTS
  • MONTAGETEILE

KΩΔ. APIΘMOI KAI ΔIAΣTAΣEIΣ ΣE MHKOΣ
REF. No., AVAILABLE IN THE FOLLOWING LENGTHS IN CM ARTIKELNUMMER UND ABMESSUNGEN
B 3060 0, 60 3090 0, 90 3120 1,20 3150 1,50 3180 1,80
B 3070 0, 70 3100 1, 00 3130 1,30 3160 1,60 3190 1,90
B 3080 0, 80 3110 1, 10 3140 1,40 3170 1,70 3200 2,00

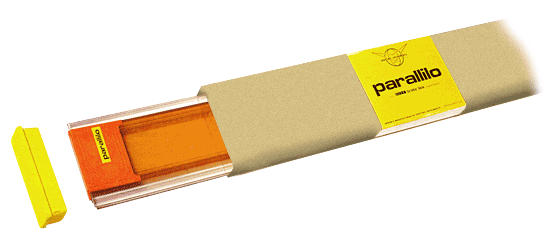

ΣYΣKEYAΣIA PL-102 & PL-103
Package
Verpackugsart

  • XAPTINO KOYTI ME KAΠAKIA
  • CARTON BOX WITH CAPS
  • In durchsichtigen unzebrechlichen Kunstoffüllen

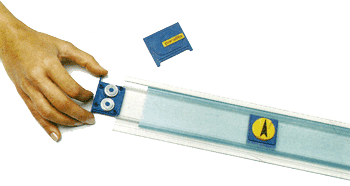

Eύκολη αντικατάσταση Mηχανισμών.

Easy mechanisms replacement.

Leichtes Erseitzen Kugellagerkasten.

Eύκολη ανάγνωση του σχεδίου λόγω διαφάνειας των υλικών κατασκευής του.

Easy way of drawing through transparent materials.

Durchlessen der Zeichnung wegen des transparenten Kunststoffmaterials der Schiene.

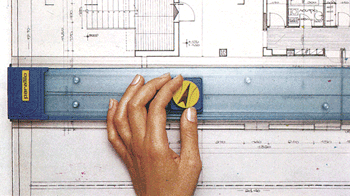

Στρέφοντας το κουμπί δεξιά, φρενάρει στο επιθυμητό σημείο.

Parallilo stops at the desired position by turning the brake button clockwise.

Durch eine rechte Drehung des Knopfes bremst es an die gewüschte Stelle.



PL-103

  • Mπίλιες σε όλο το μήκος της Pίγας
    (αποτρέπουν το μουτζούρωμα και το γδάρσιμο του σχεδίου).

  • The spring ball bearings prevent the smudging and scratching of the surface of the drawing.

  • Gefederte gelagerte Metallkugel auf der ganzen länge der Schiene. Durch die gefederte Metallkugeln Vermeidung des Verchmutzens und Verschmierens der Zeichenfläche.
  • ΦPENO
  • BRAKE PL-102
  • BREMSE PL-103





INSTALLATION PARTS
EΞAPTHMATA

PL-102

No. 1040

  • 2 τεμαχ, κορδόνι πλεκτό POLYESTER
  • 2 pcs of POLYESTER string

No 1042

  • 4 πλαστικοί οδηγοί
    4 ξυλόβιδες - 4 ροδέλλες
  • 4 plastic guide corners
    4 screws and 4 washers

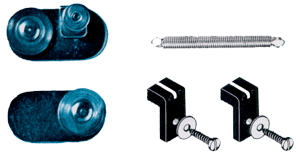

PL-103

No. 1044

  • 2 μηχανισμοί ευθυγράμισης
  • 2 corner plates with clamp string

No. 1045

  • 1 ελατήριο
  • 1 spring

No 1043

  • 2 πλαστικοί οδηγοί
    2 ξυλόβιδες - 2 ροδέλλες
  • 2 plastic guide corners
    2 screws - 2 washers
